Loadcell QS-D được ứng dụng cho các hệ thống cân xe tải, cân bồn, cân trục.
Là dòng Cảm biến lực cao cấp của SNK-Keli với các thương hiệu nổi tiếng như: Keli, AMCells.
Có các dòng sản phẩm chịu tải trọng từ 20t đến 50t.
Độ phân giải: 60,000 bước chia (Cảm biến lực thông thường là 10,000).
Chuẩn truyền thông RS485, cho phép truyền tín hiệu xa, ít nhiễu.
Định dạng truyền: Keli (E,C,K).
Khả năng chống nhiễm sét tốt.
Lớp bảo vệ: IP68.
Cấp chính xác: C3 OIML R6.

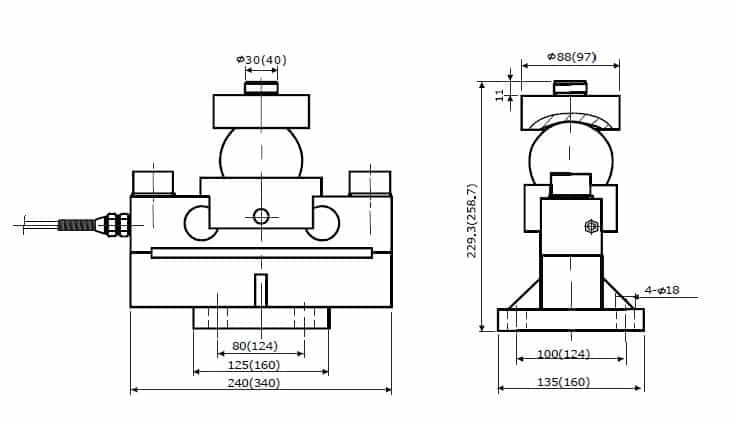

Chiều cao lắp đặt toàn bộ 230mm.
Cáp tín hiệu: φ6mm × 16m.
| 12V | GND | TXD or A+ | RXD or B- | shield |
| Đỏ | Đen | Xanh | Trắng | Vàng |
| 12V | GND | TXD or A+ | RXD or B- | shield |
| Xanh | Đen | Trắng | Đỏ | Vàng |
|
Thông số |
C3 OIML R60 |
Đơn vị |
|
Tải trọng (Emax): |
20 / 30 / 40 / 50 |
t |
|
Công suất danh định (Cn): |
100,000 |
d |
|
Lỗi toàn diện: |
0.015 |
% of Cn |
|
Nhiệt độ ảnh hưởng đến độ nhạy (Tkc): |
±0.0012 |
% of Cn |
|
Nhiệt độ ảnh hưởng đến vùng Zero (Tk0): |
±0.0008 |
% of Cn |
|
Vùng Zero: |
1.0 |
% of Cn |
|
Baudrate: |
9600/19200 |
Bps |
|
Không lặp lại: |
0.01 |
% of Cn |
|
Độ trễ: |
0.02 |
% of Cn |
|
Khoảng cách truyền tối đa: |
1200 | m |
|
Quá tải an toàn: |
150 | % of Emax |
|
Quá tải tối đa: |
300 | % of Emax |
|
Vùng nhiệt độ hoạt động: |
-20 ~ +70 / -20 ~ +160 | °C/°F |
|
Điện áp cấp khuyến nghị: |
8 ~ 15 | V (DC or AC) |
|
Điện áp cấp tối đa: |
24 | V (DC or AC) |
|
Vật liệu chế tạo: |
Hợp kim thép phủ ngoài INOX / INOX | |
|
Cấp bảo vệ: |
IP68/IP69K | |
